CJK6140B數控車床

CJK6140B數控車床
點擊放大
供應數量:
478
發布日期:
2019/8/2
有效日期:
2020/2/2
原 產 地:
已獲點擊:
478
產品報價:
  [詳細資料]

一、CJK6140B數控車床的用途和特性:

CJK6140B型臥式數控車床采用機電一體化設計,外形美觀,結構合理,用途廣泛,操作方便。該機床可實現自動控制,能夠自動完成車削多種零件的內外圓、端面、切槽、任意錐面、球面及各種公英制圓柱、圓錐螺紋等工序。并配有完備的S.T.M功能,可發生和接收多種信號,控制自動加工過程。

該機床床身導軌采用火焰淬火工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗震性好,具有較好的切削性能;縱橫向采用滾珠絲桿傳動,動態響應優良,整機噪聲音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力,尤其是加工錐面、球面等特形零件更能顯示出它的高效率、質量穩定可靠的優越性。


二、CJK6140B的結構及調整:

1.床身:床身與床腳用螺栓連接而成,床腳內裝有主電機和冷卻系統。床頭箱背后裝有電氣和數控系統。拖板箱側邊裝有電動潤滑泵。床身后面頂上均有防護擋板,床身前面配有帶有機玻璃窗的推拉式防護門。

2.床頭箱:床頭箱主軸前軸承采用雙列圓柱滾子軸承和雙向推力接觸球軸承組合形式支撐,后軸承采用一對圓柱滾子軸承支撐,該結構承載能力大,能承載雙向軸向載荷,剛性好。(見圖2)
(1)主軸前軸承間隙的調整:先將鎖緊螺母1松開,再松開螺母5上的螺釘4,依主軸正轉方向轉動螺母5,迫使隔套和軸承3和軸承2向右移以減少軸承間隙,然后用手轉動主軸頭部,檢驗是否調整稍緊仍轉動靈活。若調整過緊,則將螺母5與套形螺母1稍微轉動,使軸承內環向左移以增大間隙。調整適當后,擰緊螺釘4先將螺母5固緊。
(2)主軸后軸承的調整:將螺釘7先松開,沿主軸正轉方向稍微轉動螺母8,使軸承與內圈向右移動減小主軸的軸向間隙。調整合適后,把螺母8上的螺釘7擰緊。主軸頭部采用標準的C6短錐發蘭盤結構,配裝卡盤,裝卸方便,使用可靠。


主軸軸承調整

3.皮帶張緊力的調整:主傳動三角皮帶經工作一段時間后產生松弛應適當調節。調整時,先松開螺母①,調節螺母②,使電機向下移動來調節皮帶的松緊程度,調整適當后,重新緊固螺母①(見圖3)


傳動皮帶張緊力的調整

三、CJK6140B的操作系統:
(1) 數控系統
(2) 操作面板
(3) 刀架橫向移動手柄
(4) 尾架套筒鎖緊手柄
(5)尾架橫向移動調節螺栓
(6) 尾座鎖緊手柄
(7)*套筒移動手輪
(8) 潤滑泵
(9)刀架縱向移動手柄


機床操縱系統

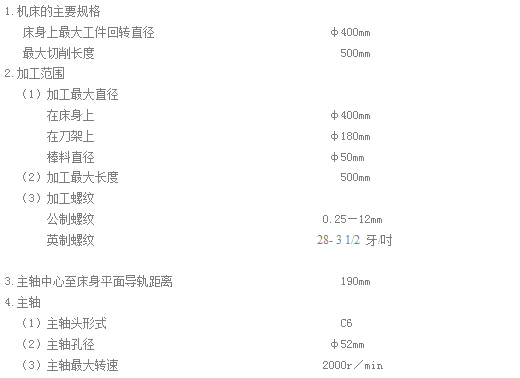

四、CJK6140B的主要規格與參數:



五、CJK6140B的保養與潤滑:

1.為保證機床的正常工作,在使用中應注意下列事項:

(1) 機床使用潤滑油,應定期添加潤滑油。

(2) 所有潤滑點必須由自動潤滑泵注入,必須保證潤滑泵油盒有油。

(3) 床面導軌必須保持清潔,每班工作結束后,應當仔細清除導軌上的鐵屑冷卻液。

(4) 加工鑄鐵前應將床面上的冷卻液擦干凈,鑄鐵件加工完畢后,應將鐵屑清除干凈才能使用機床。

2. 機床應按期進行潤滑(參照圖5)以保證機床的正常運轉,機床潤滑應遵循以下規定:

(1) 機床潤滑液采用30號機械油潤滑,其粘度為3.81—4.95厘泊,潤滑油應用濾網濾凈后方可使用。

(2)各潤滑點均按潤滑周期加潤滑油。


機床潤滑圖

(關于坎門機床CJK6140B的完整說明書,請點擊上方產品資料)
